Die Lieferung der zwei weiteren ICs aus England kam wirklich sehr schnell an und sie wurden ohne weitere Kosten für ICs und Versand zugeschickt. Jedoch verlangte der Zoll eine “Phantasiegebühr” von €9,42 und DHL noch eine Auslandspauschale von €6,30. Ich war verärgert über diese Zusatzkosten und lies die ICs erstmal zwei Tage liegen.

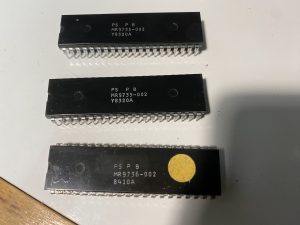

Wie im letzten Artikel schon erwähnt, waren auch diese MR9735 ICs aus der selben Charge und leider genau so defekt, wie die anderen. So ein Mist!
Was bleibt jetzt noch übrig, wenn der einzige Lieferant dieser ICs nur defekte Teile liefern kann? Das Composite Sync Output Signal selbst erzeugen. Das ist aber nur mit meinem IC möglich, denn alle Ersatz ICs aus England sind wirklich komplett defekt und unbrauchbar.

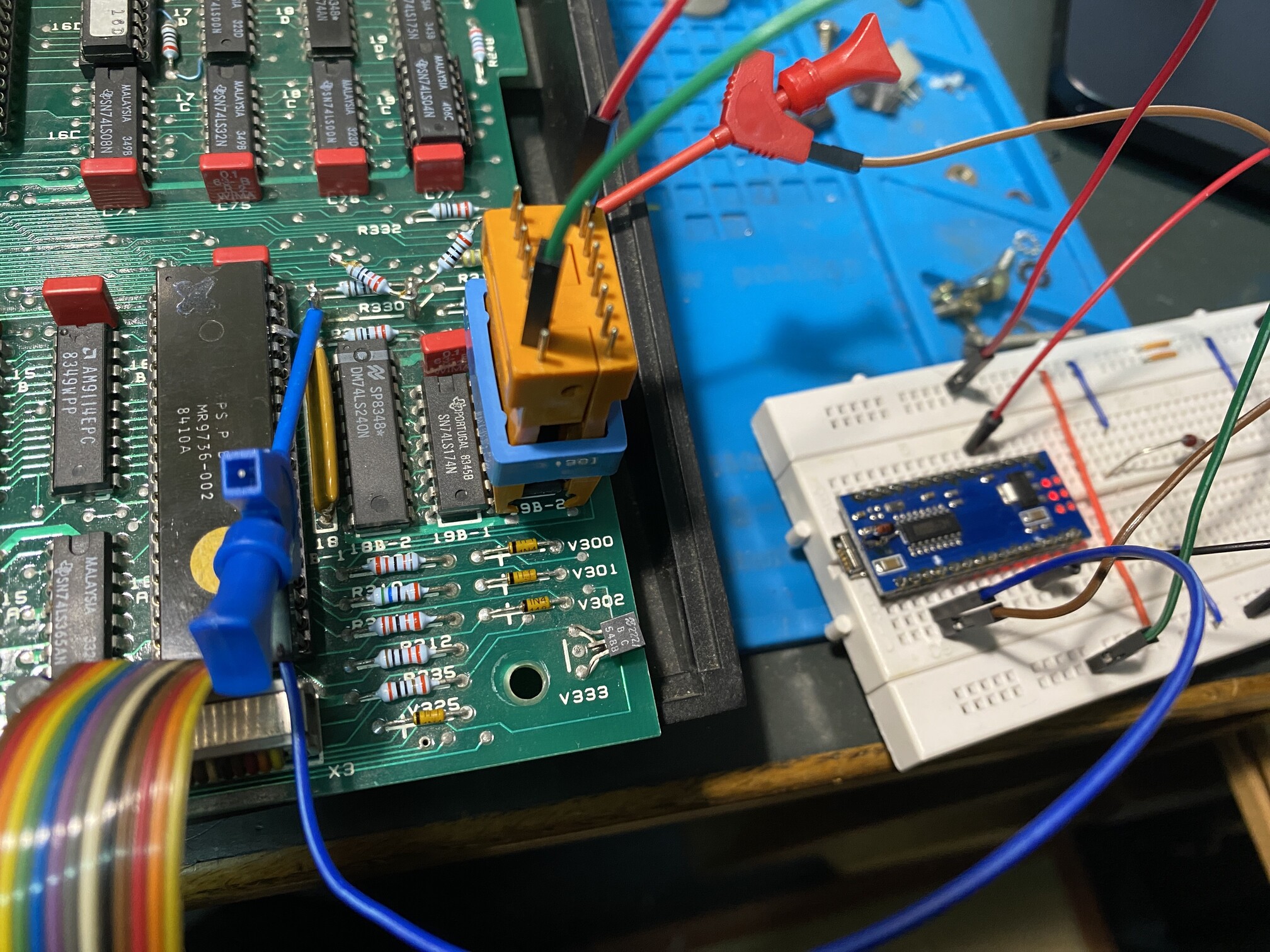

Es muss wieder mal ein Mikrocontroller herhalten – ein Arduino Nano, der noch bei mir rum liegt. Anhand des Datenblattes des MR9735 müsste es eigentlich möglich sein, dieses Sync-Signal zu generieren und auch synchron zum Bildsignal auszugeben. Mit Hans erfolgen einige Diskussionen über den Aufbau des Sync-Signals – für mich ist das absolutes Neuland.
Mit dem Nano mit 16MHz sollte es auch technisch leicht möglich sein, ein 16kHz Signal zu erzeugen.
Nun könnte ich mich selbst dran machen, das Programm dafür zu schreiben, aber ich wollte wissen, wie weit die KI für solch ein einfaches Problem geeignet ist. Naja, sagen wir mal so: es kam immer ein Programm raus, das man übersetzen konnte, nicht aber eines das wirklich das tat was ich im Prompt angegeben hatte. Mir fehlte halt genau das Wissen um die Zielplattform und all diese nervigen kleinen Sachen, die man so als Programmierer beachten muss. Timing Fehler um Faktor 100, irgend was ganz anderes… Getestet hatte ich ChatGPT und Microsofts Copilot.

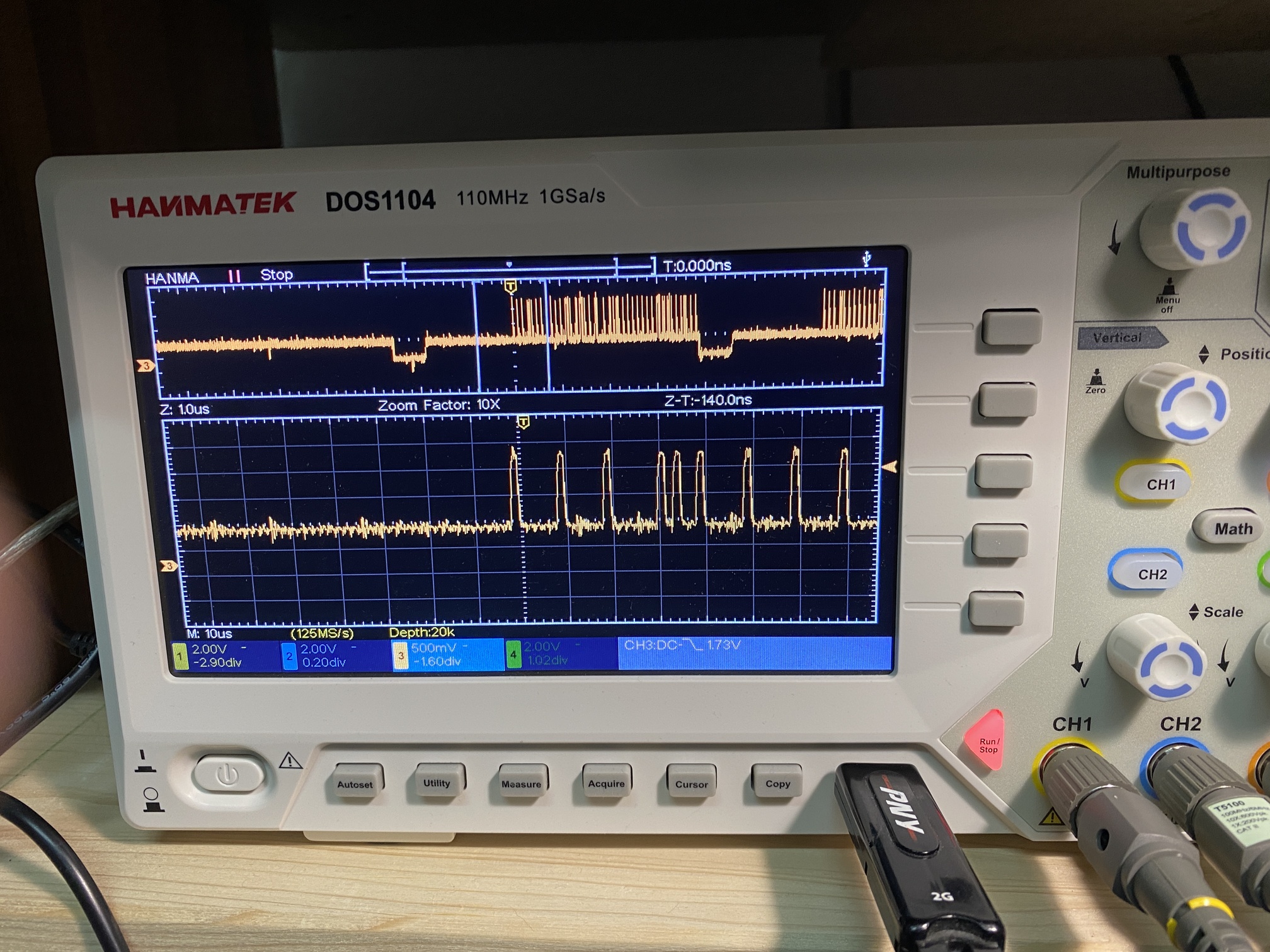

Nach einigen Iterationen hatte ich dann ein Programm, das laut Oszilloskop eigentlich das tat, was es sollte. Wir speisen nun dieses Composite Sync in den IC in CSI ein und vertrauen darauf, dass sich die Bild-Daten per interner IC Logik darauf synchronisieren. Das Sync-Signal legen wir gleichzeitig auf den CSO Ausgang. Das Signal sieht auf dem Oszilloskop einem Videosignal durchaus ähnlich. Doch wie sieht es auf einem Monitor aus?

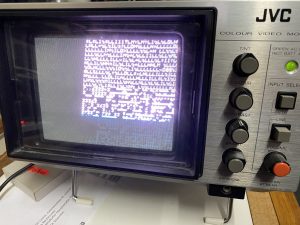

Ja, es kommt ein Bild auf dem Monitor an. Es könnten Zeichen sein. Das Bild läuft aber durch – die horizontale Synchronisation scheint nicht zu passen.
Ich habe nun schon so viel Zeit und Geld in diesen IC gesteckt, dass ich dieses Projekt jetzt abbreche. Vielleicht gibt es ja jemanden, der Zeit, Lust und Erfahrung hat, daran rumzuspielen. Für nächstes Jahr hat sich bereits das Gymnasium Vilshofen mit zwei Projekten bei uns angemeldet. Auch zwei Schülergruppen der Realschule Vilsbiburg besuchten uns für ihre Schulprojekte. Wie wäre es? Wäre das nicht ein schönes Projekt?
Ich will mich wieder anderen Projekten widmen. Meine Werkbank war schon zu lange mit dem Executel blockiert
